产品特点
我公司本着“造傻瓜机床”的理念，功提高机床精度，降低操作保养难度，及提高机床精度稳定性出发，对原CA51系列单柱立車做了重大改进，保留原系列机床刚性好的有点，映入数控立車的工作台结构和PLC控制技术，改进后的主要特点如下：

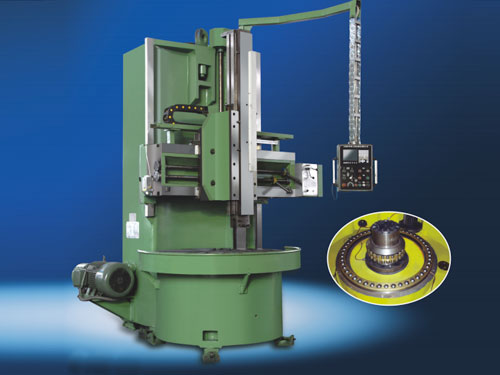

1、采用全功能数控立車的高精度带预载荷滚动导轨工作台结构，其优点如下：
①回转精度高：回转精度可以比原先的结构提高50%
②承载能力大：工作台承载可达到8吨。
③免维护：滚动轴承结构只需简单的喷淋润滑，又避免了传统机床易造成动静压导轨拉毛等设备事故的弊端，降低了用户在机床保有阶段的成本。
2、将转阀变速改為PLC控制電磁阀变速（与C5225立車相同），变速更可靠方便。
3、滑动副全部粘贴井口导轨软带，摩擦系数小，进给无爬行，延長了导轨的实用寿命。
4、丰富的铲平系列：留到架方滑枕及五工位刀台型、立柱可加高、方滑枕行程可加長、加工電机刻體专用型、可加装数显。
5、采用欧姆龙可编程序控制器控制，電器原件采用施奈德或西门子，稳定可靠。
主要规格参数
参数名称 | 单位 | C5112G×H/5 | C5116G×H/8 | C5120G×H/10 | C5123G×H/10 |
最大車削直径 | mm | 1250 | 1600 | 2000 | 2300 |
工作台直径 | mm | 1010 | 1400 | 1800 | 2000 |
最大工件高度H | mm | 1000/1250/1400 | 1000/1400/1600 | 1250/1600/1800 | 1250/1600/1800 |
最大工件重量 | t | 5 | 8 | 10 | 10 |
垂直刀架最大切削力 | kn | 20 | 25 | 25 | 25 |
侧刀架最大切削力 | kn | 20 | 20 | 20 | 20 |
工作台最大扭矩 | kn.m | 17.5 | 25 | 32 | 32 |
工作台转速范围 | r/min | 6.3-200 | 5-160 | 2.5-125 | 2.5-125 |
垂直刀架搬度极限 | ±30。 | ±30。 | ±30。 | ±30。 | |
刀架进给量范围(12级) | mm/min | 0.8-86 | 0.8-86 | 0.8-86 | 0.8-86 |
横梁行程 | mm | 650/830/1050 | 650/1050/1250 | 900/1250/1450 | 900/1250/1450 |
横梁移动速度 | mm/min | 440 | 440 | 440 | 440 |
垂直刀架水平行程 | mm | 650 | 800 | 1050 | 1200 |
垂直刀架滑枕行程 | mm | 650 | 800/1000 | 800/1000 | 800/1000 |
侧刀架滑枕水平行程 | mm | 500 | 630 | 630 | 630 |
侧刀架垂直行程 | mm | 970 | 980 | 1180 | 1180 |
刀架快速移动速度 | mm/min | 1800 | 1800 | 1800 | 1800 |
刀杆截面高度 | mm | 40 | 40 | 40 | 40 |
主電动机功率 | Kw | 22 | 30 | 37 | 37 |
机床外形尺寸(長*宽*高) | cm | 236*247*358 | 283*287*387 | 321*405*420 | 341*405*420 |
机床重量 | t | 8.3/8.6/8.9 | 12.6/13.8/14.1 | 17.5/18.6/19.5 | 18/19.1/20.6 |
备注 | 刀架可选装國产或进口数显 | ||||
| 技术参数左边第一列数值為标准型产品 | |||||
