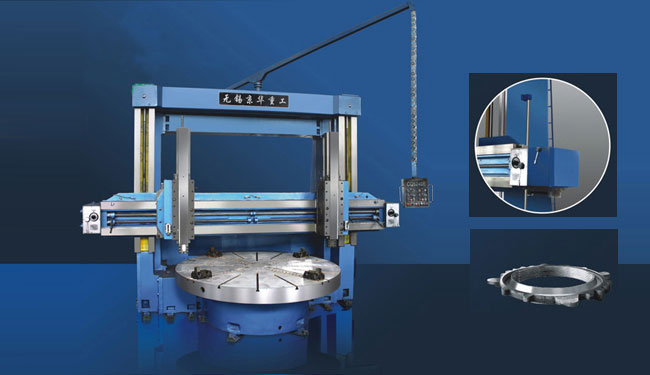

1、本系列机床為通用型双柱立車，通过扩大加工范围，获得了很高的性价比，可广泛应用于電机、水轮机、航空、矿山等行业的粗精加工，其中加工高度3200mm、3500mm款被广泛应用于风電轮毂的加工。
2、机床主传动分為交流和直流两种，工作台分為滑动导轨、静压导轨供用户选用。
3、主传动逻辑控制采用日本OMRON可编程序控制PC控制，可靠性好。
4、进给系统為交流18级。
5、可选配冷却装置、数显装置等附件。
6、油箱外挂单独供油，并加有强冷装置，使得液压系统在恶劣条件下工作可靠，也延長了油质的使用寿命，降低了客户的使用成本。
7、電器元件全部采用施奈德或西门子，工作台流量控制采用德國西德福流量发讯器。
8、可选配車螺纹装置，可精确車削大直径大导程螺纹。
9、本系列車床全部采用优质树脂砂铸件，经回火和时效，机床刚性和精度持久性好。
规格参数
参数名称 | 单位 | C5231E H/W | CQ5235E H/W | CQ5240E H/W |
最大車削直径 | mm | 3150 | 3500 | 4000 |
工作台直径 | mm | 2830 | 2830/3150 | 3150 |
最大工件高度H | mm | 1600/2100/2600/3200 | 1600/2100/2600/3200 | 1600/2100/2600/3200 |
最大工件重量 | t | 10/16/25 | 10/16/25 | 10/16/25 |
右垂直刀架最大切削力 | kn | 35 | 35 | 35 |
左垂直刀架最大切削力 | kn | 30 | 30 | 30 |
总切削力 | kn | 63 | 63 | 63 |
工作台最大扭矩 | kn.m | 63 | 63 | 63 |
工作台转速级数 | 16 | 14 | 14 | |
工作台转速范围 | r/min | 2-63 | 2-40 | 2-40 |
垂直刀架搬度极限 | 度° | ±30。 | ±30。 | ±30。 |
刀架进给量范围(18级) | mm/min | 0.25-90 | 0.25-90 | 0.25-90 |
横梁行程 | mm | 1250/1750/2250/2850 | 1250/1750/2250/2850 | 1250/1750/2250/2850 |
横梁移动速度 | mm/min | 350 | 350 | 350 |
右垂直刀架垂直行程 | mm | 1000/1250 | 1000/1250 | 1000/1250 |
右垂直刀架水平行程 | mm | 1725 | 1900 | 2200 |
左垂直刀架垂直行程 | mm | 1000/1250 | 1000/1250 | 1000/1250 |
左垂直刀架水平行程 | mm | 1725 | 1900 | 2200 |
刀架快速移动速度 | mm/min | 1560 | 1560 | 1560 |
刀杆截面尺寸(宽*高) | mm | 40*50 | 40*50 | 40*50 |
主電动机功率 | Kw | 55 | 55 | 55 |
机床外形尺寸(長*宽*高) | cm | 570*440*435 | 610*440*435 | 678*440*435 |
机床重量 | t | 42 | 45 | 48 |
备注 | 刀架可选装國产或进口数显 | |||
| 技术参数左边第一列数值為标准型产品 | ||||
